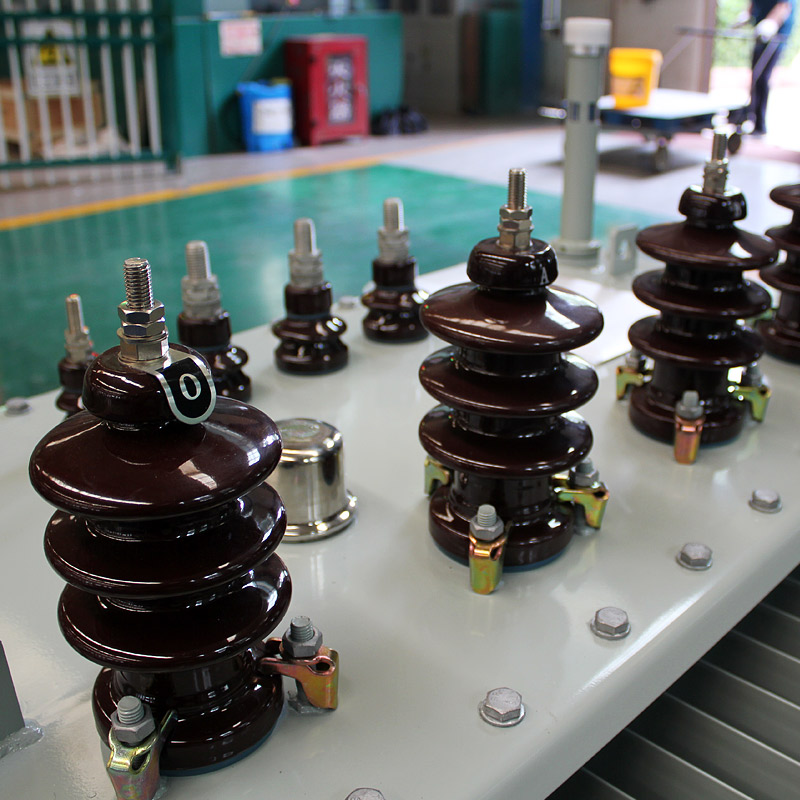

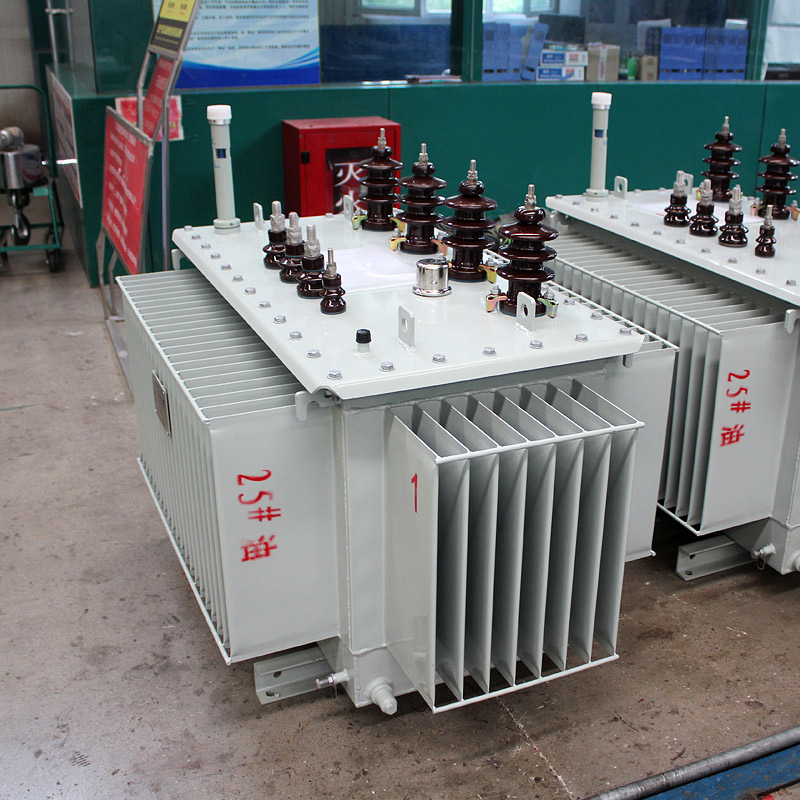

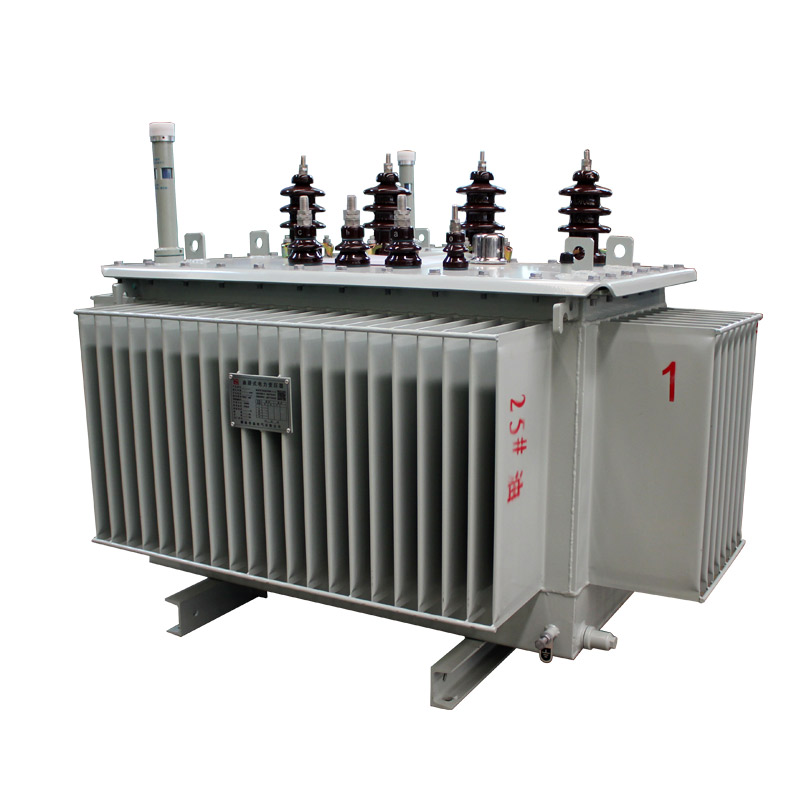

TRANSFORMATEUR DE MISE À LA TERRE IMMERGÉ DANS L’HUILE SJD13

Modèle : série SJD13
Capacité nominale : 400 kVA
Rapport de tension : 10/0,4 kV
Groupe de connexion : ZN,yn11
Impédance de court-circuit : 5,04 %
Fréquence : 50 Hz
Norme technique : GB 20052-2020
Norme de qualité : ISO 9001:2015 ; ISO 14001:2015

sales@drbyq.com

Les transformateurs de mise à la terre, abrégés en transformateurs de mise à la terre, peuvent être divisés en type à huile et type sec selon le milieu de remplissage ; Selon le nombre de phases, les transformateurs de mise à la terre peuvent être divisés en transformateurs de mise à la terre triphasés et transformateurs de mise à la terre monophasés.

La fonction d’un transformateur de mise à la terre est de fournir un point neutre artificiel pour les systèmes où le point neutre n’est pas mis à la terre, facilitant l’utilisation de bobines de suppression d’arc ou de méthodes de mise à la terre à faible résistance pour réduire le courant de capacité à la terre en cas de défaut de court-circuit de mise à la terre dans le réseau de distribution et améliorer la fiabilité de l’alimentation électrique du système de distribution.

-Faible impédance homopolaire pour assurer la sortie du courant homopolaire ;

– Impédance d’excitation élevée pour réduire le courant à vide ;

-Faible perte à vide pour économiser la consommation d’énergie pendant le fonctionnement quotidien.

Ce type de transformateur adopte un câblage de type Z (également appelé câblage tortueux). La différence avec les transformateurs ordinaires est que chaque bobine de phase est divisée en deux groupes et enroulée en sens inverse sur la colonne magnétique de cette phase. L’avantage de cette connexion est que le flux magnétique homopolaire peut circuler le long de la colonne magnétique, tandis que le flux magnétique homopolaire des transformateurs ordinaires circule le long du circuit magnétique de fuite. Par conséquent, l’impédance homopolaire des transformateurs de mise à la terre de type Z est très faible (environ 10 Ω), tandis que les transformateurs ordinaires sont beaucoup plus grands. Selon la réglementation, lors de l’utilisation d’un transformateur ordinaire avec une bobine de suppression d’arc, sa capacité ne doit pas dépasser 20 % de la capacité du transformateur. Les transformateurs de type Z peuvent être équipés de bobines de suppression d’arc d’une capacité de 90 % à 100 %, tandis que les transformateurs de mise à la terre peuvent également transporter des charges secondaires en plus des bobines de suppression d’arc, ce qui peut remplacer les transformateurs de station et économiser les coûts d’investissement.

1. Système de gestion de la qualité ISO 9001:2015

Le fonctionnement de l’ensemble du système électrique de Dongrun est strictement contrôlé et géré. Cela garantit la qualité du produit à toutes les étapes, de la réception des exigences du client à la conception, aux matériaux, à la production, à l’installation, aux tests, à l’emballage, à la livraison et au service après-vente, le tout dans le cadre d’un processus strict et rigoureux.

2. Gestion environnementale ISO 14001:2015

Dongrun Electric a pris l’initiative d’appliquer le système de gestion environnementale ISO 14001 : 2015. La mise en œuvre de ce processus démontre la responsabilité de Dongrun envers un large éventail de clients. Dongrun s’engage à fournir les produits techniques de haute qualité les plus respectueux de l’environnement.

3. Certification Certificat ISO/IEC 17025:2017

La certification ISO/IEC 17025 : 2017 confirme que la qualité technique de Dongrun répond aux exigences de toutes les normes internationales spécifiques de laboratoires d’essais et d’étalonnage. Tous les produits Dongrun sont entièrement testés dans des laboratoires qualifiés avant de quitter l’usine pour garantir une qualité stable et offrir aux clients une tranquillité d’esprit absolue.
